Alles über unsere Erdwärmepumpen.

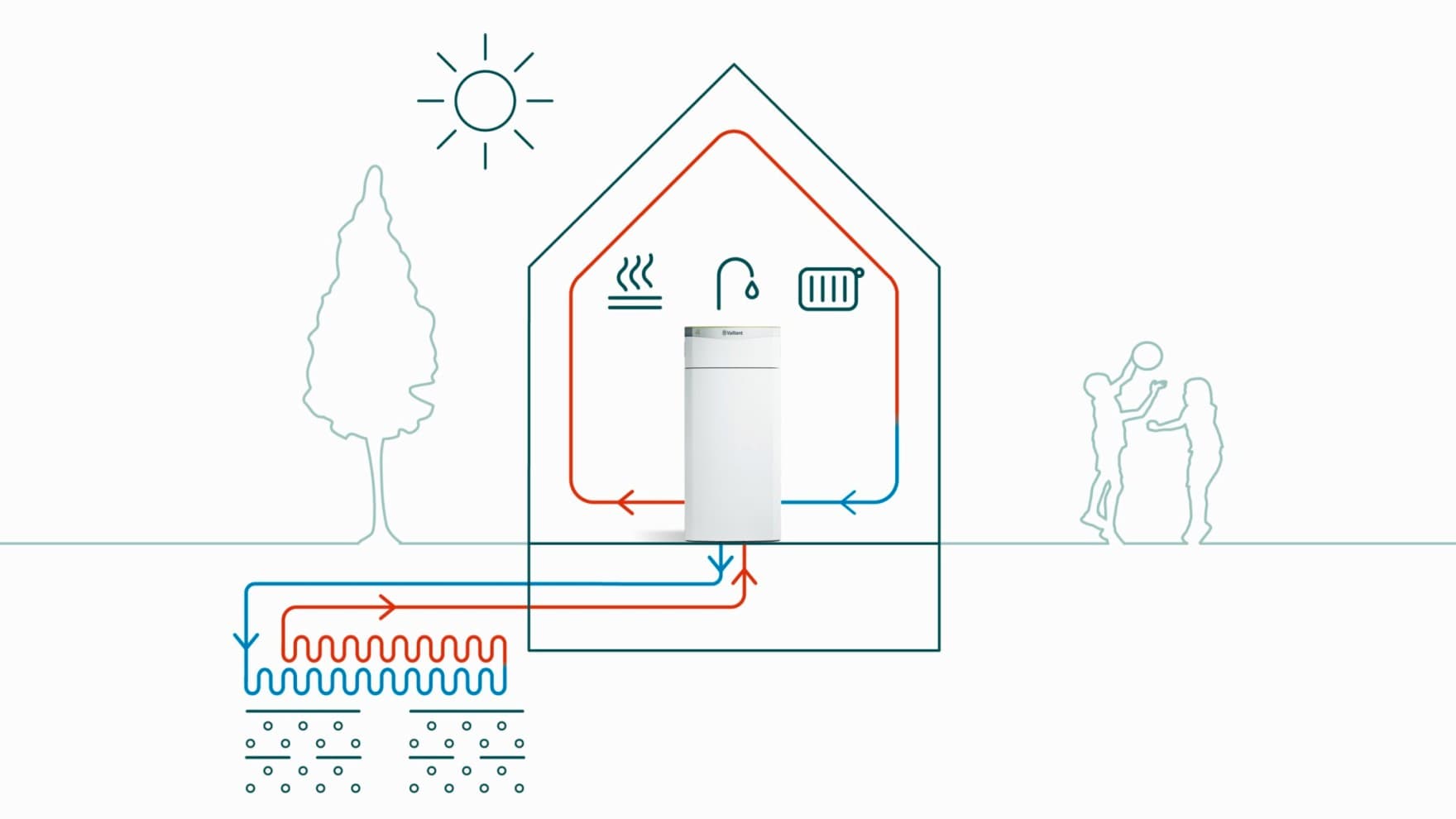

Der Ringgrabenkollektor ist eine Abwandlung des Flächenkollektors und kann dann zum Einsatz kommen, wenn nicht genügend rechteckige Fläche zur Verfügung steht. Der Flächenkollektor kann dann schlau verlegt werden und zwar entlang der Grundstücksgrenze. Formen wie ein „U“ oder ein „L“ können somit mehr Fläche zur Energiegewinnung erschließen. Dies hat auch den positiven Nebeneffekt, dass der Platz für einen Pool oder ein Gartenhaus frei bleibt und der Schacht für den Soleverteiler weggelassen werden kann

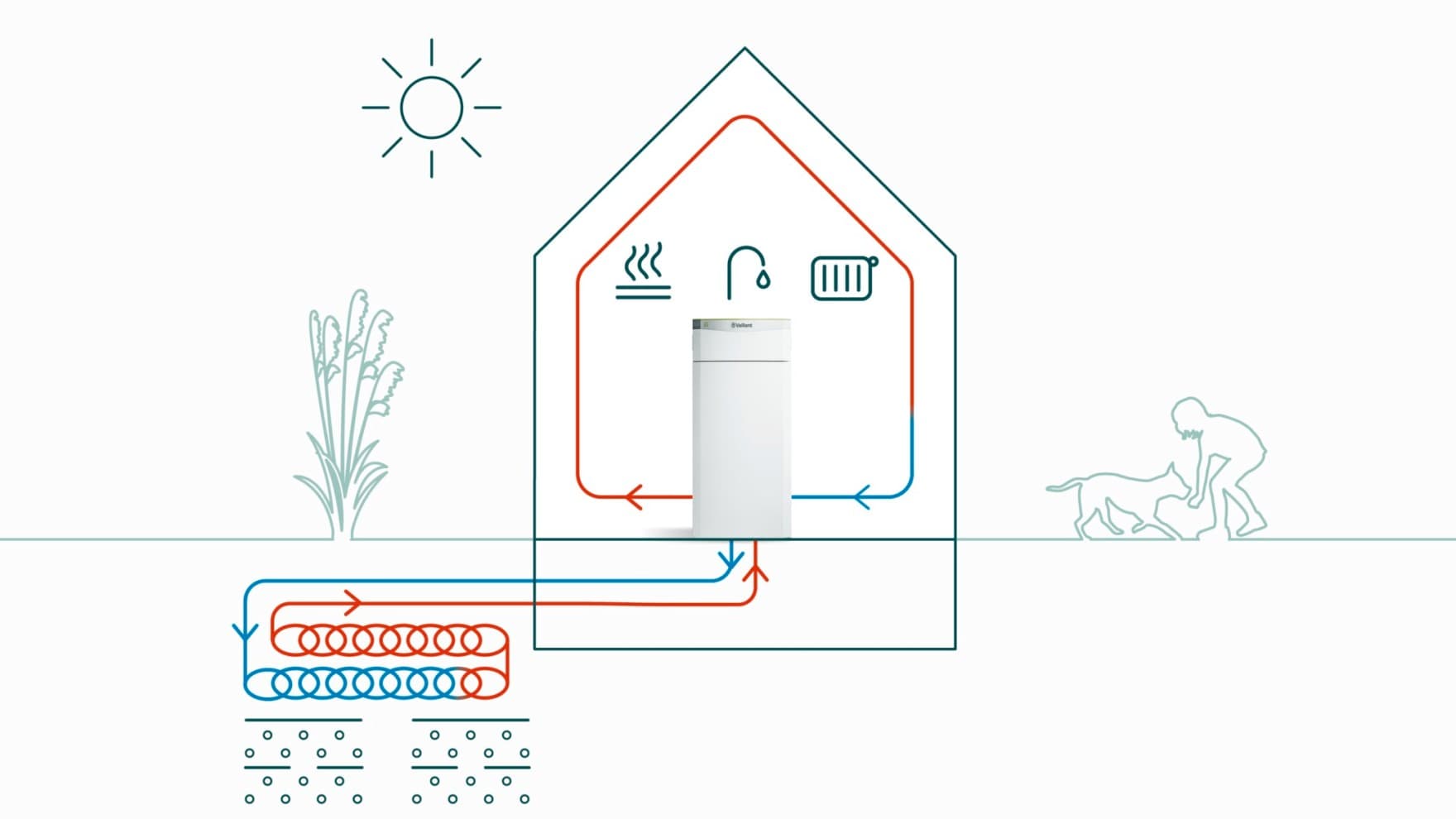

Beim Ringgrabenkollektor werden die Sole-führenden Rohre spiralförmig in einen ca. 1,5 bis 2 Meter tiefen und 2 Meter breiten, ringförmigen Graben (Ringgraben) verlegt. Idealerweise geht der Graben einmal ums Gebäude herum; es ist aber auch eine Verlegung rund um den Garten möglich.

Die Länge des Grabens hängt von der benötigten Heizleistung ab und variiert in der Regel zwischen 40 und 120 Meter. Theoretisch kann der Ringgrabenkollektor auch nicht spiralförmig verlegt werden. Dann muss der Graben aber sehr viel länger sein, etwa 100 bis 300 Meter. Bei einer anderen Variante werden die Spiralen hochkant verlegt; das hat den Vorteil, dass der Graben wesentlich schmaler sein kann. Der Nachteil: Der Graben muss etwa einen Meter tiefer gebaggert werden. Diese Alternative bietet sich aber für Gebäude mit einer geringeren Grundfläche an.

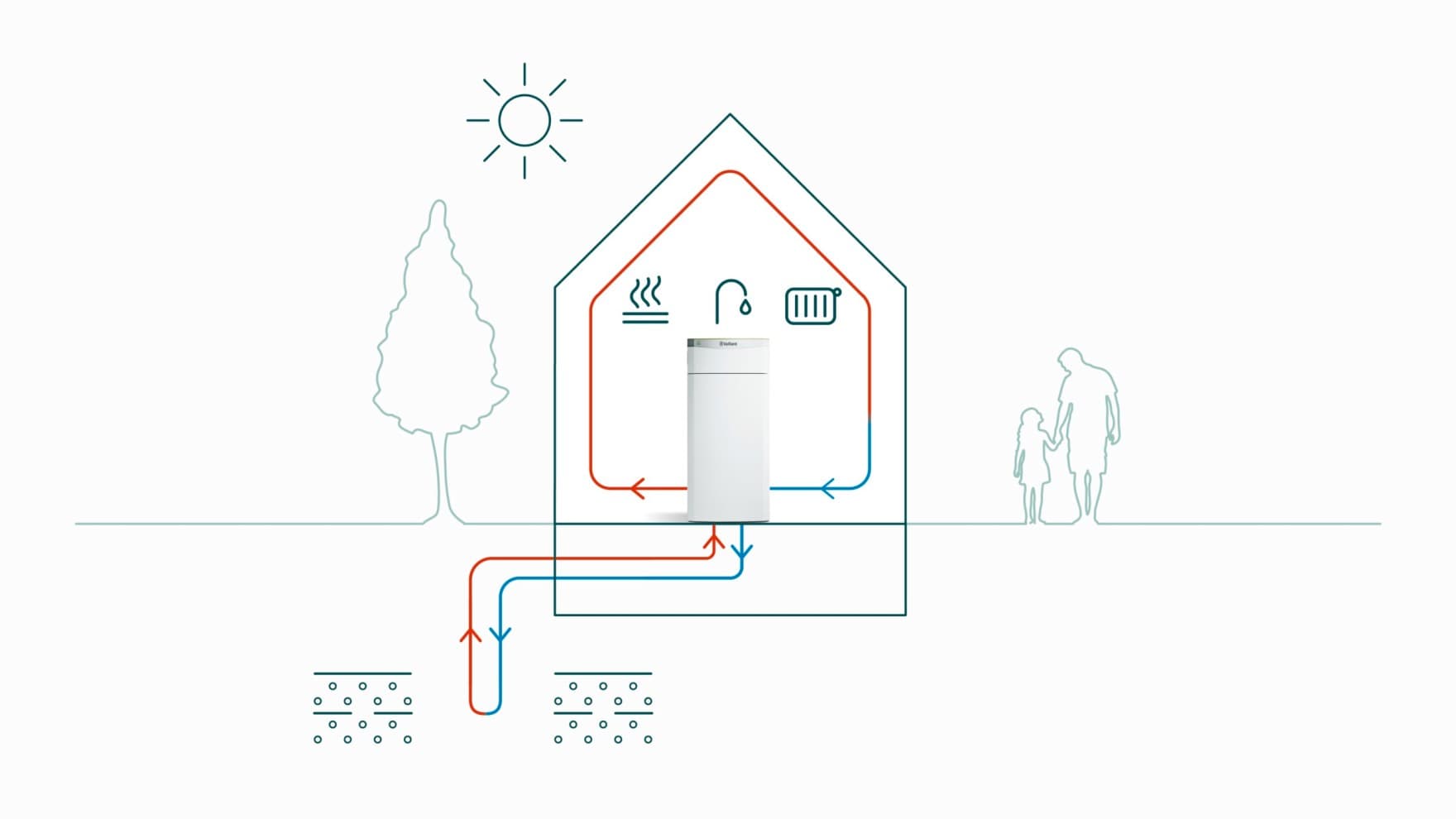

Wenn Sie für die Verlegung von Flächenkollektoren keinen Platz haben, dann könnte die Erdwärmepumpe mit einer Erdsonde eine Alternative sein. Denn hier wird statt mit einer großen Fläche mit einer großen Tiefe gearbeitet. Je tiefer man ins Erdreich vordringt, desto wärmer wird es. Schon ab ca. 15 Meter Tiefe hat die Erde eine konstante Temperatur von um die 10 Grad - und das im Sommer wie im Winter.

Für eine Erdsonde muss also ein Loch gebohrt werden, das insgesamt einen Durchmesser von nur 15 cm hat. Wie tief letztlich gebohrt werden muss, hängt vom Wärmebedarf des Hauses ab. Man kann natürlich auch zwei oder mehrere Erdsonden nebeneinander einbauen.

Eine Erdwärmepumpe mit Erdsonde arbeitet sehr effizient – es gibt aber auch Nachteile: Die Kosten für die Planung und den Einbau sind sehr hoch. Dafür ist die Lebensdauer einer Erdsonde sehr hoch, sie ist – ähnlich wie eine Immobilie – eine Anschaffung fürs Leben. Außerdem kann es, wenn dem Boden zu viel Wärme entzogen wird, zu einer Vereisung der Erdsonde kommen. Das passiert aber nur, wenn die Erdwärmepumpe nicht ordentlich geplant wurde oder der Heizbedarf steigt, zum Beispiel durch einen Anbau.

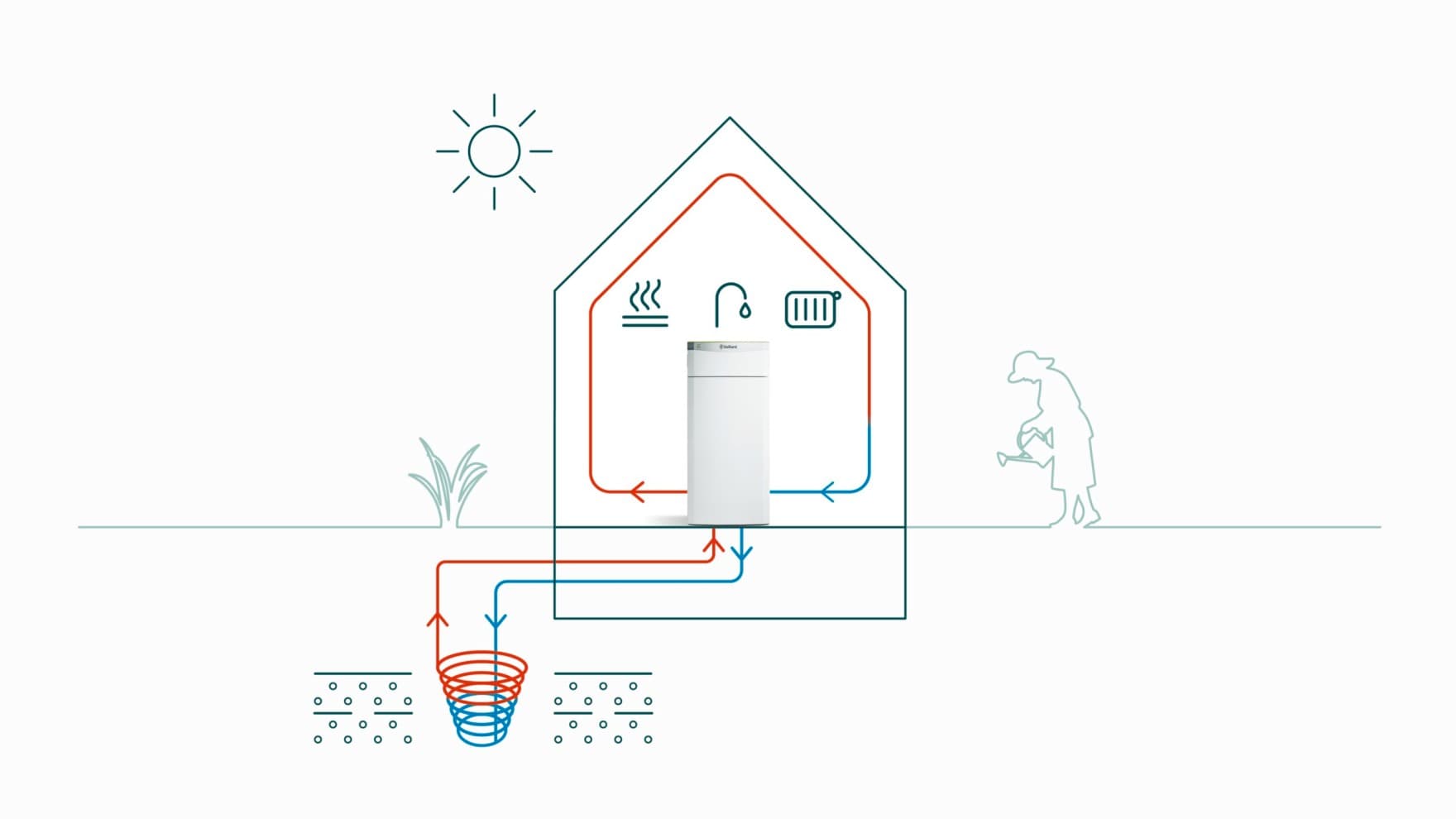

Geothermiekörbe sind eine Form von oberflächennahen Erdkollektoren und bestehen aus spiralförmigen Rohrkonstruktionen, die senkrecht in den Boden eingelassen werden. Die vorgefertigten Geothermiekörbe mit einem Durchmesser von etwa 2 m werden in bis zu 4 m tiefen Gruben installiert. Eine Installation an einem Hang ist ebenfalls möglich. Wichtig ist, dass die Oberfläche darüber möglichst frei bleibt, damit der Boden die Sonnenwärme aufnehmen kann.

Wie bei Erdkollektoren ist es nicht möglich, auf der Fläche zu bauen oder sie zu pflastern, da der Boden die Sonnenwärme nicht vollständig aufnehmen könnte. Das Bepflanzen ist hingegen ohne Probleme möglich, solange keine tiefwurzelnden Pflanzen verwendet werden.

Geothermiekörbe eignen sich insbesondere für kleinere Grundstücke, da sie weniger Platz benötigen als Erdkollektoren. Dadurch sind sie für kleinere Gärten geeignet und einfacher zu installieren als Erdwärmesonden. Ein weiterer klarer Vorteil von Geothermiekörben ist, dass für diese Art der Wärmerückgewinnung keine Genehmigung erforderlich ist.

Die österreichische Bundesregierung sowie die Langesregierungen stellen immer wieder Fördertöpfe für die Sanierung eines fossilen Heizungssystem gegen eine umweltfreundliche Wärmepumpe zur Verfügung. Auch im Neubau gibt es gegebenenfalls Förderprogramme, die Sie in Anspruch nehmen können. Nähere Informationen zu Förderungen finden Sie in unserem Ratgeber-Förderungen.
