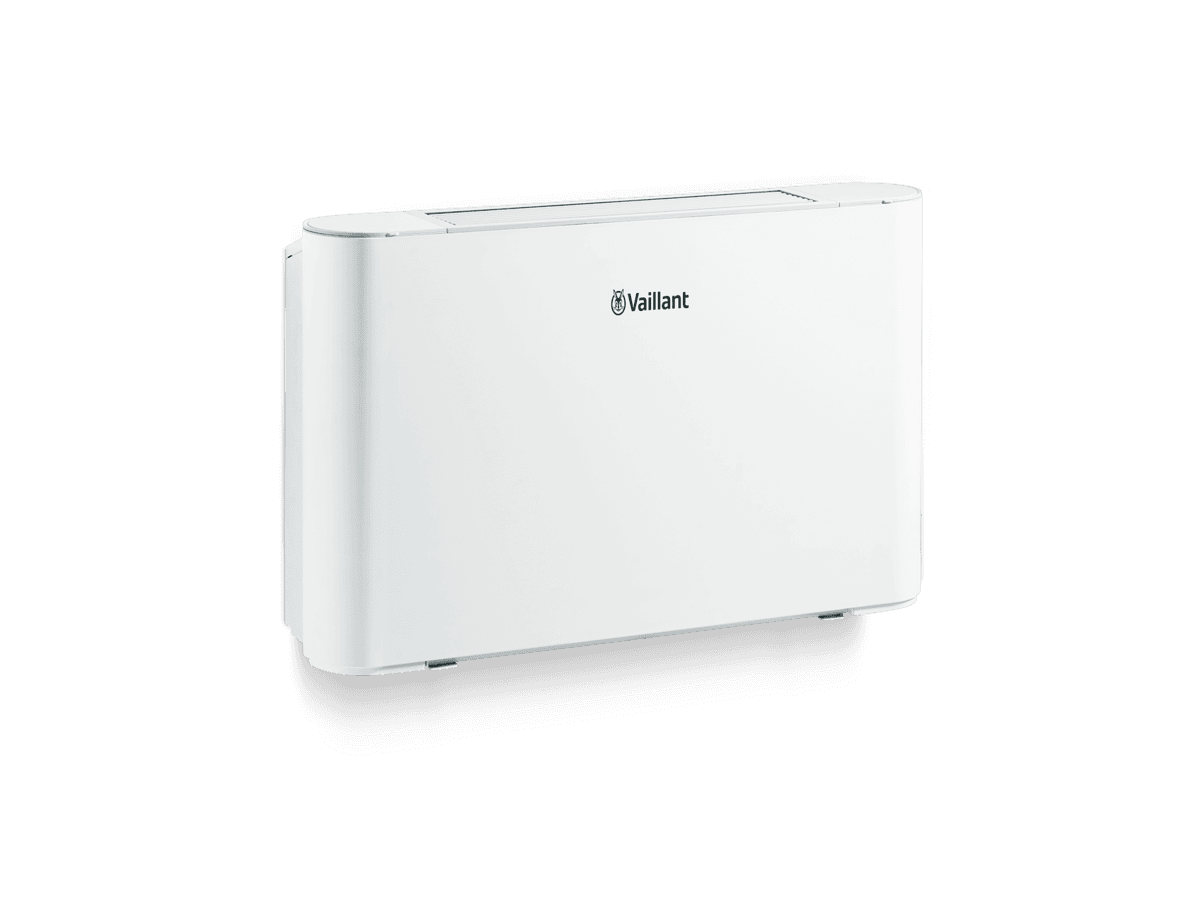

Gebläsekonvektor / Klimagerät für WärmepumpearoVAIR pro CN

Flexibles Heizen und Kühlen mit Wärmepumpen der aroTHERM-Serie.

Eine vielseitige Lösung zum Heizen, Kühlen und Entfeuchten
Flexible Montage an Wänden oder Decken
Flexible Platzierung des Bedienfelds
Die ideale Lösung für Renovierungen und höchste Effizienz
Die perfekte Ergänzung für Wärmepumpen
Saubere, frische Luft dank integriertem Staubfilter

Die Fancoils aroVAIR sind einfache Heiz- und Kühlgeräte, die an das Warmwasser- und Kaltwassersystem der Wärmepumpe angeschlossen werden. Sie sind sehr umweltfreundlich, da zum Kühlen und Heizen Wasser statt Kältemittel verwendet wird.

Diese erinnern optisch an Klima-Innengeräte, nur wird die Kälte durch die Wärmepumpe bereitgestellt und in die Innenräume gebracht. Vorteile dieser sind die hohe Kühlleistung sowie die zusätzliche Entfeuchtung, die Fancoils im Gegensatz zu einer Kühlung über die Fußbodenheizung leisten.

Ideal für:

Heizen
Kühlen

Technische Datenübersicht

Technische Daten

aroVAIR pro
VA 2-015 CN	VA 2-035 CN	VA 2-045 CN	VA 2-070 CN

Leistung und Wirkungsgrad

Kühlleistung (Nach EN 1397) (min)	Kühlleistung (Nach EN 1397) (min)	0,92 kW¹	2,22 kW¹	2,71 kW¹	4,57 kW¹
Kühlleistung (Nach EN 1397) (mittel)	Kühlleistung (Nach EN 1397) (mittel)	1,06 kW¹	2,89 kW¹	3,48 kW¹	6,12 kW¹
Kühlleistung (Nach EN 1397) (max)	Kühlleistung (Nach EN 1397) (max)	1,50 kW¹	3,50 kW¹	4,30 kW¹	7,35 kW¹
Kühlleistung (Nach EN 1397) (Sensibel)	Kühlleistung (Nach EN 1397) (Sensibel)	1,14 kW¹	2,65 kW¹	3,25 kW¹	5,87 kW¹
Kühlleistung (Nach EN 1397) (Latent)	Kühlleistung (Nach EN 1397) (Latent)	0,36 kW¹	0,85 kW¹	1,05 kW¹	1,48 kW¹
Heizleistung (Nach EN 1397) (min)	Heizleistung (Nach EN 1397) (min)	0,92 kW²	2,19 kW²	2,60 kW²	4,71 kW²
Heizleistung (Nach EN 1397) (mittel)	Heizleistung (Nach EN 1397) (mittel)	1,07 kW²	2,87 kW²	3,43 kW²	6,46 kW²
Heizleistung (Nach EN 1397) (max)	Heizleistung (Nach EN 1397) (max)	1,57 kW²	3,50 kW²	4,30 kW²	8,05 kW²

Lüftung

Luftvolumenstrom (min)	Luftvolumenstrom (min)	150 m³/h	340 m³/h	410 m³/h	685 m³/h
Luftvolumenstrom (mittel)	Luftvolumenstrom (mittel)	170 m³/h	470 m³/h	580 m³/h	1 015 m³/h
Luftvolumenstrom (max)	Luftvolumenstrom (max)	255 m³/h	595 m³/h	790 m³/h	1 360 m³/h

Elektrischer Anschluss

Elektrische Leistungsaufnahme (max)	Elektrische Leistungsaufnahme (max)	15 W	26 W	50 W	113 W
Elektrische Leistungsaufnahme (mittel)	Elektrische Leistungsaufnahme (mittel)	9 W	17 W	25 W	53 W
Elektrische Leistungsaufnahme (min)	Elektrische Leistungsaufnahme (min)	8 W	10 W	14 W	22 W
Elektrische Spannungsversorgung	Elektrische Spannungsversorgung	230 V (50 Hz)	230 V (50 Hz)	230 V (50 Hz)	230 V (50 Hz)

Hydraulik

Volumenstrom / Druckverlust , Kühlwasser (Kühlbetrieb) (min - Nenn)	Volumenstrom / Druckverlust , Kühlwasser (Kühlbetrieb) (min - Nenn)	180 l/h / 5,84 kPa	400 l/h / 14,82 kPa	620 l/h / 22,78 kPa	810 l/h / 19,41 kPa
Volumenstrom / Druckverlust , Kühlwasser (Kühlbetrieb) (mittel, Nenn)	Volumenstrom / Druckverlust , Kühlwasser (Kühlbetrieb) (mittel, Nenn)	210 l/h / 7,63 kPa	510 l/h / 24,41 kPa	730 l/h / 36,22 kPa	1 100 l/h / 33,7 kPa
Volumenstrom / Druckverlust , Kühlwasser (Kühlbetrieb) (max - Nenn)	Volumenstrom / Druckverlust , Kühlwasser (Kühlbetrieb) (max - Nenn)	310 l/h / 15,1 kPa	610 l/h / 35,1 kPa	770 l/h / 54,2 kPa	1 280 l/h / 44,1 kPa
Volumenstrom / Druckverlust , Heizwasser (Heizbetrieb) (min - Nenn)	Volumenstrom / Druckverlust , Heizwasser (Heizbetrieb) (min - Nenn)	180 l/h / 5,84 kPa	430 l/h / 14,82 kPa	680 l/h / 22,32 kPa	840 l/h / 18,16 kPa
Volumenstrom / Druckverlust , Heizwasser (Heizbetrieb) (mittel, Nenn)	Volumenstrom / Druckverlust , Heizwasser (Heizbetrieb) (mittel, Nenn)	210 l/h / 7,63 kPa	560 l/h / 24,41 kPa	810 l/h / 36,87 kPa	1 140 l/h / 31,9 kPa
Volumenstrom / Druckverlust , Heizwasser (Heizbetrieb) (max - Nenn)	Volumenstrom / Druckverlust , Heizwasser (Heizbetrieb) (max - Nenn)	310 l/h / 15,1 kPa	680 l/h / 35,1 kPa	850 l/h / 54,3 kPa	1 400 l/h / 46,9 kPa

Geräuschemission

Schallleistungspegel / Schalldruckpegel (Nach EN 16583) (min)	Schallleistungspegel / Schalldruckpegel (Nach EN 16583) (min)	34 dB / 21 dB	37 dB / 25 dB	43 dB / 30 dB	49 dB / 33 dB
Schallleistungspegel / Schalldruckpegel (Nach EN 16583) (mittel)	Schallleistungspegel / Schalldruckpegel (Nach EN 16583) (mittel)	37 dB / 24 dB	45 dB / 32 dB	52 dB / 38 dB	58 dB / 44 dB
Schallleistungspegel / Schalldruckpegel (Nach EN 16583) (max)	Schallleistungspegel / Schalldruckpegel (Nach EN 16583) (max)	47 dB / 34 dB	52 dB / 38 dB	59 dB / 46 dB	64 dB / 52 dB

Anschlüsse

Anschlussmaß Kühlwasser, Heizwasser	Anschlussmaß Kühlwasser, Heizwasser	G ¾″	G ¾″	G ¾″	G ¾″
Anschlussmaß Kondensatablauf	Anschlussmaß Kondensatablauf	Ø 18,5 mm	Ø 18,5 mm	Ø 18,5 mm	Ø 18,5 mm

Abmessung

Höhe / Breite / Tiefe	Höhe / Breite / Tiefe	495 mm / 790 mm / 200 mm	495 mm / 1 240 mm / 200 mm	495 mm / 1 240 mm / 200 mm	591 mm / 1 360 mm / 200 mm
Gewicht	Gewicht	18 kg	25,5 kg	25,5 kg	32,5 kg

Einsatzgrenzen

Betriebsdruck (max)	Betriebsdruck (max)	16,0 bar	16,0 bar	16,0 bar	16,0 bar

¹Kühlbedingungen: Wassertemperatur: 7 °C (Einlauf) / 12 °C (Auslauf), Umgebungstemperatur: 27 °C (Trockentemperatur) / 19 °C (Feuchttemperatur)

²Heizbedingungen: Wassertemperatur: 45 °C / ΔT = 5 K (Einlauf), gleicher Wasserdurchfluss wie bei Kühlbedingungen, Umgebungstemperatur: 20 °C (Trockentemperatur)
