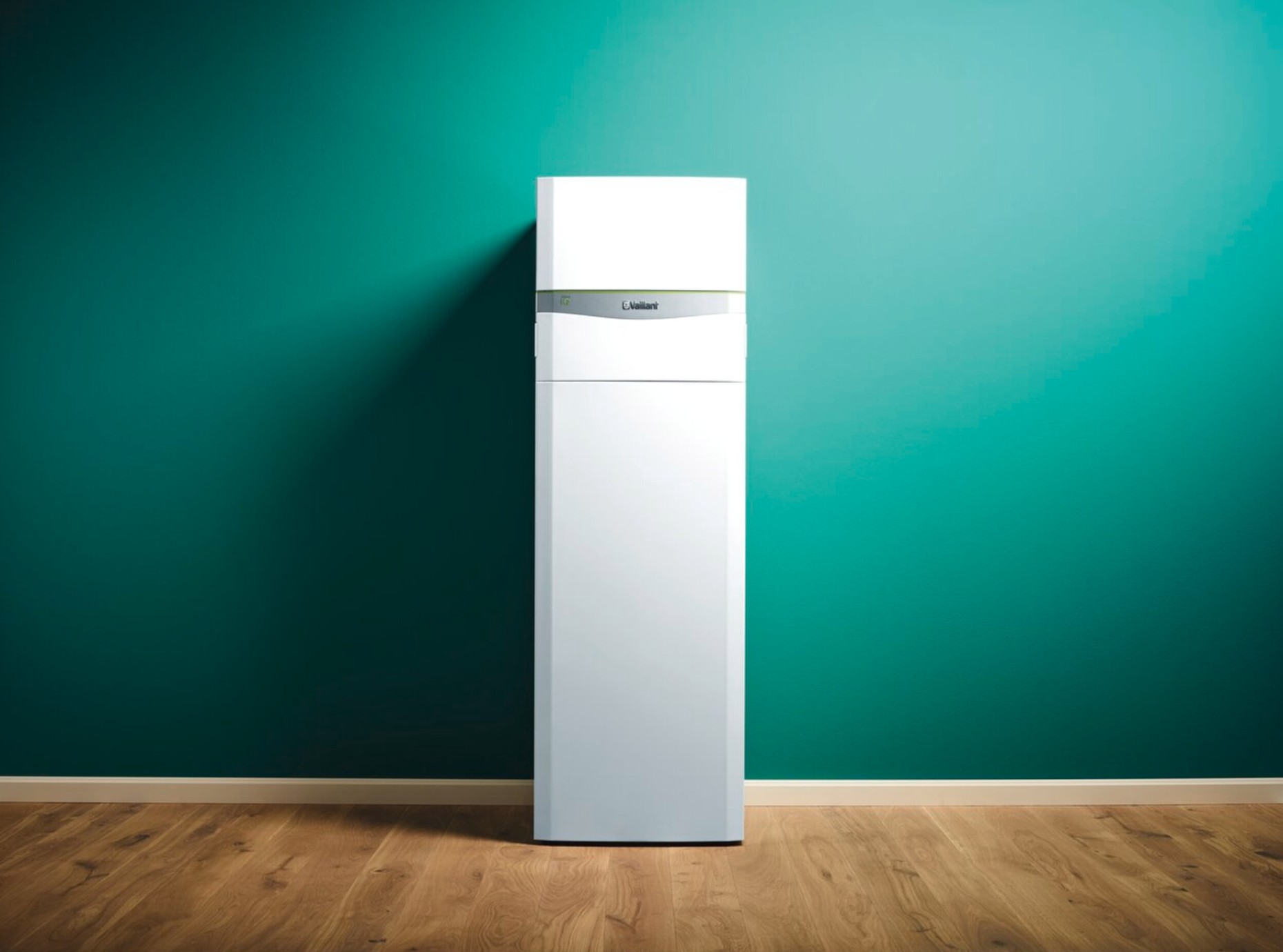

Luft-Wasser-Wärmepumpe mit WarmwasserspeicherflexoCOMPACT exclusive

Energie aus der Luft intelligent nutzen.

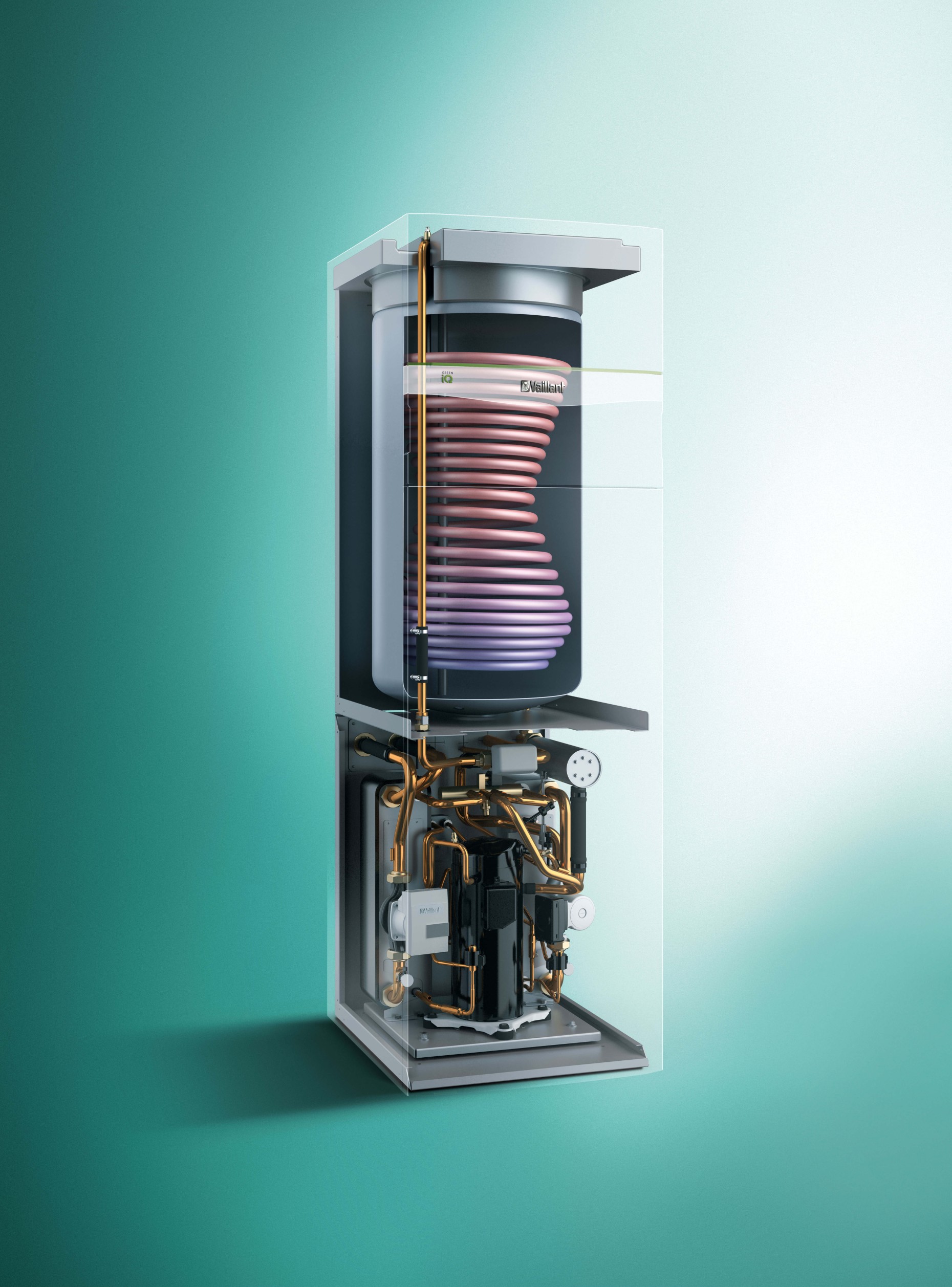

Platzsparende Inneneinheit mit integriertem Warmwasserspeicher
Langlebige Qualität und zuverlässiger Betrieb über viele Jahre hinweg
Bequeme Steuerung über das Smartphone und die myVaillant App
Extrem leiser Betrieb
Aktive Kühlung für eine angenehme Raumtemperatur an heißen Sommertagen
Komfort und Sicherheit mit drei Jahren Wärmegarantie plus

Maximaler Komfort auf minimalem Raum: Die flexoCOMPACT exclusive mit aroCOLLECT-Außeneinheit vereint Heizung, Warmwasserbereitung und sogar Kühlung in einem intelligenten System. Der 185-Liter-Warmwassertank ist bereits integriert und sorgt für reichlich Warmwasser, während Sie Platz im Hauswirtschaftsraum sparen. Dank des leisen Betriebs, der hohen Effizienz und der einfachen Steuerung über die myVaillant App ist die flexoCOMPACT exclusive die perfekte Lösung für komfortables, nachhaltiges Wohnen in einem modernen Einfamilienhaus.

Ideal für:

Heizen
Warmwasser
Kühlen

Technische Datenübersicht

Technische Daten

aroCOLLECT

VWL 11/4 SA

Elektrischer Anschluss

Elektrische Leistungsaufnahme inkl. Enteiser (max)	Elektrische Leistungsaufnahme inkl. Enteiser (max)	6,5 kW
Elektrische Leistungsaufnahme (max)	Elektrische Leistungsaufnahme (max)	6,0 kW
Elektrische Spannungsversorgung	Elektrische Spannungsversorgung	400 V (50 Hz)
Sicherungstyp	Sicherungstyp	10A
Schutzart¹	Schutzart¹	IP25

Betriebsflüssigkeiten

Inhalt Wärmeträgerflüssigkeit, Anschlussrohr, DN 40	Inhalt Wärmeträgerflüssigkeit, Anschlussrohr, DN 40	0,8 l/m
Inhalt Wärmeträgerflüssigkeit, Anschlussrohr, DN 50	Inhalt Wärmeträgerflüssigkeit, Anschlussrohr, DN 50	1,3 l/m

Geräuschemission

Schallleistungspegel bei A7/W35 (Mit VWF 5 kW)	Schallleistungspegel bei A7/W35 (Mit VWF 5 kW)	42,7 dB(A)
Schallleistungspegel bei A7/W35 (Mit VWF 11 kW)	Schallleistungspegel bei A7/W35 (Mit VWF 11 kW)	56 dB(A)
Schallleistungspegel bei A7/W35 (Mit VWF 8 kW)	Schallleistungspegel bei A7/W35 (Mit VWF 8 kW)	50,6 dB(A)
Schallleistungspegel bei A7/W35 (Mit VWF 15 kW)	Schallleistungspegel bei A7/W35 (Mit VWF 15 kW)	49,5 dB(A)²
Schallleistungspegel bei A7/W35 (Mit VWF 19 kW)	Schallleistungspegel bei A7/W35 (Mit VWF 19 kW)	53 dB(A)²

Anschlüsse

Anschlussmaß Wärmequelle (Vorlauf, Rücklauf)	Anschlussmaß Wärmequelle (Vorlauf, Rücklauf)	R 1 ¼″
Anschlussmaß Kondensatablauf	Anschlussmaß Kondensatablauf	Ø 70 mm

Abmessung

Höhe / Breite / Tiefe	Höhe / Breite / Tiefe	1 260 mm / 1 200 mm / 785 mm
Gewicht	Gewicht	95 kg

Einsatzgrenzen

Umgebungstemperatur Aufstellort (min - max)	Umgebungstemperatur Aufstellort (min - max)	-30 - 70 °C
Umgebungstemperatur (Während des Betriebs) (min - max)	Umgebungstemperatur (Während des Betriebs) (min - max)	-22 - 40 °C
Betriebsdruck (max)	Betriebsdruck (max)	3 bar

¹EN 60529

²Wenn 2 Luft-Sole-Kollektoren (bei VWF 157/4 und VWF 197/4) mit gleicher Schalleistung zur gleichen Zeit laufen, ist das Gesamtschallleistungs-Ergebnis um 3 dB(A) höher.

flexoCOMPACT exclusive
VWF 58/4	VWF 88/4	VWF 118/4

ErP

ErP Saisonale Raumheizungs-Effizienzklasse Niedertemperatur	ErP Saisonale Raumheizungs-Effizienzklasse Niedertemperatur			-
ErP Saisonale Raumheizungs-Effizienzklasse Hohe Temperaturklasse	ErP Saisonale Raumheizungs-Effizienzklasse Hohe Temperaturklasse
ErP Energie-Effizienzklasse für Wasserheizungen von Kombinationsheizgeräten	ErP Energie-Effizienzklasse für Wasserheizungen von Kombinationsheizgeräten
ErP Saisonale Raumheizungs-Effizienz Niedertemperatur	ErP Saisonale Raumheizungs-Effizienz Niedertemperatur	184 %	202 %	201 %
ErP Saisonale Raumheizungs-Effizienz Mitteltemperatur	ErP Saisonale Raumheizungs-Effizienz Mitteltemperatur	131 %	147 %	142 %
ErP Energieeffizienz der Warmwasserbereitung	ErP Energieeffizienz der Warmwasserbereitung	115 %	107 %	109 %
Heizleistung am Teillastpunkt ''A'' (Tj = -7 °C) und W35	Heizleistung am Teillastpunkt ''A'' (Tj = -7 °C) und W35	5,3 kW	8,8 kW	11,2 kW
Heizleistung am Teillastpunkt ''A'' (Tj = -7 °C) und W55	Heizleistung am Teillastpunkt ''A'' (Tj = -7 °C) und W55	5,3 kW	8,9 kW	11,3 kW

flexoCOMPACT exclusive
VWF 58/4	VWF 88/4	VWF 118/4

Speicher

Nenninhalt des Speichers	Nenninhalt des Speichers	171 l	171 l	171 l

Dämmung und Wärmeverlust

Bereitschaftswärmeverlust (Speichertemperatur 53 °C)	Bereitschaftswärmeverlust (Speichertemperatur 53 °C)	0,86 kWh/24h	0,86 kWh/24h	0,86 kWh/24h

Elektrischer Anschluss

Elektrische Leistungsaufnahme (max)	Elektrische Leistungsaufnahme (max)	11,5 kW	12,8 kW	14,1 kW
Elektrische Leistungsaufnahme für Zusatzheizung (max)	Elektrische Leistungsaufnahme für Zusatzheizung (max)	9,0 kW	9,0 kW	9,0 kW
Elektrische Spannungsversorgung, Zusatzheizung	Elektrische Spannungsversorgung, Zusatzheizung	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)

Betriebsflüssigkeiten

Inhalt Heizwasser	Inhalt Heizwasser	15,4 l	16,1 l	16,5 l
Inhalt Wärmeträgerflüssigkeit	Inhalt Wärmeträgerflüssigkeit	2,5 l	3,1 l	3,6 l

Hydraulik

Volumenstrom Pumpe (min)	Volumenstrom Pumpe (min)	660 l/h	1 020 l/h	1 350 l/h
Volumenstrom Pumpe / Restförderhöhe bei ΔT=8 K (max)	Volumenstrom Pumpe / Restförderhöhe bei ΔT=8 K (max)	1 070 l/h / 690 mbar	1 510 l/h / 560 mbar	1 990 l/h / 530 mbar

Anschlüsse

Anschlussmaß Heizung (Vorlauf, Rücklauf)	Anschlussmaß Heizung (Vorlauf, Rücklauf)	G 1 ½″	G 1 ½″	G 1 ½″
Anschlussmaß Wärmequelle (Vorlauf, Rücklauf)	Anschlussmaß Wärmequelle (Vorlauf, Rücklauf)	G 1 ½″	G 1 ½″	G 1 ½″
Anschlussmaß Kaltwasser, Warmwasser	Anschlussmaß Kaltwasser, Warmwasser	G ¾″	G ¾″	G ¾″
Anschlussmaß Zirkulation	Anschlussmaß Zirkulation	G ¾″	-	-
Rohr Zirkulation	Rohr Zirkulation	-	G ¾″	G ¾″

Abmessung

Höhe / Breite / Tiefe	Höhe / Breite / Tiefe	1 868 mm / 595 mm / 720 mm	1 868 mm / 595 mm / 720 mm	1 868 mm / 595 mm / 720 mm
Gewicht (Nettogewicht)	Gewicht (Nettogewicht)	212 kg	227 kg	234 kg
Gewicht (betriebsbereit)	Gewicht (betriebsbereit)	401 kg	417 kg	425 kg

Einsatzgrenzen

Vorlauftemperatur (Heizbetrieb) (min - max)	Vorlauftemperatur (Heizbetrieb) (min - max)	25 - 75 °C	25 - 75 °C	25 - 75 °C
Betriebsdruck Wärmequelle (max)	Betriebsdruck Wärmequelle (max)	3,0 bar	3,0 bar	3,0 bar
Betriebsdruck Heizkreis (max)	Betriebsdruck Heizkreis (max)	3,0 bar	3,0 bar	3,0 bar
Anlaufstrom Wärmepumpe (Mit Begrenzer)	Anlaufstrom Wärmepumpe (Mit Begrenzer)	15,0 A	19,0 A	22,0 A
Stromaufnahme Wärmepumpe	Stromaufnahme Wärmepumpe	20,2 A	21,2 A	24,4 A
Volumen Aufstellraum (gem. EN 378) (min)	Volumen Aufstellraum (gem. EN 378) (min)	3,41 m³	5,45 m³	5,68 m³

flexoCOMPACT exclusive
VWF 58/4	VWF 88/4	VWF 118/4

Leistung und Wirkungsgrad

Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für B0/W35	Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für B0/W35	5,28 kW / 1,20 kW / 4,41¹	8,82 kW / 1,82 kW / 4,84¹	11,18 kW / 2,34 kW / 4,77¹
Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für B0/W55	Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für B0/W55	5,34 kW / 1,85 kW / 2,89¹	8,94 kW / 2,78 kW / 3,22¹	11,33 kW / 3,66 kW / 3,10¹

Elektrischer Anschluss

Elektrischer Anschluss	Elektrischer Anschluss	Kabel	Kabel	Kabel
Elektrische Leistungsaufnahme für Heizungspumpe für B0/W35, 3 K Temperaturspreizung	Elektrische Leistungsaufnahme für Heizungspumpe für B0/W35, 3 K Temperaturspreizung	25 W	30 W	45 W
Elektrische Leistungsaufnahme für Solepumpe für B0/W35	Elektrische Leistungsaufnahme für Solepumpe für B0/W35	44 W	62 W	64 W
Elektrische Spannungsversorgung, Wärmepumpe Kompressoreinheit	Elektrische Spannungsversorgung, Wärmepumpe Kompressoreinheit	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)

Kältemittel

Kältemittel	Kältemittel	R410a	R410a	R410a
Treibhauspotenzial	Treibhauspotenzial	2 088	2 088	2 088
CO₂-Äquivalent	CO₂-Äquivalent	3,10 t	5,01 t	5,22 t
Kältemittelmenge	Kältemittelmenge	1,50 kg	2,40 kg	2,50 kg

Hydraulik

Massenstrom Pumpe, Heizung, 5 K Temperaturspreizung	Massenstrom Pumpe, Heizung, 5 K Temperaturspreizung	920 l/h	1 530 l/h	1 920 l/h
Massenstrom Pumpe, Wärmequelle für B0/W35, 3 K Temperaturspreizung	Massenstrom Pumpe, Wärmequelle für B0/W35, 3 K Temperaturspreizung	1 290 l/h	2 320 l/h	3 000 l/h

Geräuschemission

Schallleistungspegel bei B0/W35	Schallleistungspegel bei B0/W35	42 dB(A)	43,0 dB(A)	43,0 dB(A)
Schallleistungspegel bei B0/W55	Schallleistungspegel bei B0/W55	43,4 dB(A)	46,6 dB(A)	46,0 dB(A)

¹Leistungsdaten nach DIN EN 14511-2018

flexoCOMPACT exclusive
VWF 58/4	VWF 88/4	VWF 118/4

Leistung und Wirkungsgrad

Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für A2/W35	Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für A2/W35	5,63 kW / 1,36 kW / 4,14¹	7,79 kW / 1,99 kW / 3,91¹	10,27 kW / 2,68 kW / 3,83¹
Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für A7/W35	Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für A7/W35	6,16 kW / 1,31 kW / 4,69¹	8,74 kW / 1,91 kW / 4,58¹	11,45 kW / 2,50 kW / 4,58¹
Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für A7/W55	Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für A7/W55	6,09 kW / 1,97 kW / 3,09¹	9,45 kW / 2,95 kW / 3,21¹	12,20 kW / 3,84 kW / 3,17¹
Kühlleistung / Leistungsaufnahme / EER für A35/W18	Kühlleistung / Leistungsaufnahme / EER für A35/W18	6,53 kW / 1,59 kW / 4,12	8,52 kW / 2,73 kW / 3,12	12,02 kW / 3,67 kW / 3,28

Elektrischer Anschluss

Elektrische Leistungsaufnahme für Heizungspumpe für A7/W35, 5 K Temperaturspreizung	Elektrische Leistungsaufnahme für Heizungspumpe für A7/W35, 5 K Temperaturspreizung	28 W	36 W	50 W
Elektrische Spannungsversorgung, Wärmepumpe Kompressoreinheit	Elektrische Spannungsversorgung, Wärmepumpe Kompressoreinheit	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)

Kältemittel

Kältemittel	Kältemittel	R410a	R410a	R410a
Treibhauspotenzial	Treibhauspotenzial	2 088	2 088	2 088
CO₂-Äquivalent	CO₂-Äquivalent	3,10 t	5,01 t	5,22 t
Kältemittelmenge	Kältemittelmenge	1,50 kg	2,40 kg	2,50 kg

Hydraulik

Massenstrom Pumpe, Wärmequelle	Massenstrom Pumpe, Wärmequelle	1 070 l/h	1 510 l/h	1 990 l/h

Geräuschemission

Schallleistungspegel bei A7/W35	Schallleistungspegel bei A7/W35	41,3 dB(A)	43,2 dB(A)	42,5 dB(A)
Schallleistungspegel bei A7/W55	Schallleistungspegel bei A7/W55	44,1 dB(A)	47,4 dB(A)	46,6 dB(A)

¹Leistungsdaten nach DIN EN 14511-2018

flexoCOMPACT exclusive
VWF 58/4	VWF 88/4	VWF 118/4

Leistung und Wirkungsgrad

Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für W10/W35	Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für W10/W35	6,32 kW / 1,35 kW / 4,70¹	9,94 kW / 1,92 kW / 5,17¹	12,88 kW / 2,47 kW / 5,22¹
Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für W10/W55	Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für W10/W55	6,23 kW / 2,12 kW / 2,94¹	10,28 kW / 2,96 kW / 3,47¹	13,22 kW / 3,93 kW / 3,36¹

Elektrischer Anschluss

Elektrische Leistungsaufnahme für Heizungspumpe für W10/W35, 5 K Temperaturspreizung	Elektrische Leistungsaufnahme für Heizungspumpe für W10/W35, 5 K Temperaturspreizung	35 W	45 W	55 W
Elektrische Spannungsversorgung, Wärmepumpe Kompressoreinheit	Elektrische Spannungsversorgung, Wärmepumpe Kompressoreinheit	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)
Sicherungstyp	Sicherungstyp	3x25A träge	3x25A träge	3x25A träge

Kältemittel

Kältemittel	Kältemittel	R410a	R410a	R410a
Treibhauspotenzial	Treibhauspotenzial	2 088	2 088	2 088
CO₂-Äquivalent	CO₂-Äquivalent	3,10 t	5,01 t	5,22 t
Kältemittelmenge	Kältemittelmenge	1,50 kg	2,40 kg	2,50 kg

Geräuschemission

Schallleistungspegel bei W10/W35	Schallleistungspegel bei W10/W35	42,2 dB(A)	41,6 dB(A)	46,0 dB(A)

¹Leistungsdaten nach DIN EN 14511-2018

multiMATIC	sensoCOMFORT
VRC 700/6	VRC 720/3

Elektrischer Anschluss

Elektrische Spannungsversorgung	Elektrische Spannungsversorgung	9-24 V	9-24 V
Schutzart¹	Schutzart¹	IP20	IP20

Abmessung

Höhe / Breite / Tiefe	Höhe / Breite / Tiefe	115 mm / 147 mm / 50 mm	109 mm / 175 mm / 26 mm

Einsatzgrenzen

Querschnitt Anschlussleitung	Querschnitt Anschlussleitung	0,75 - 1,5 mm²	0,75 - 1,50 mm²
Umgebungstemperatur (min - max)	Umgebungstemperatur (min - max)	0 - 60 °C	0 - 60 °C
Raumluftfeuchte (min - max)	Raumluftfeuchte (min - max)	-	35 - 95 %

¹EN 60529
